Transmutación neutrónica: Dopaje de silicio

Introducción

La transmutación neutrónica es una técnica avanzada utilizada en la industria de semiconductores para dopar silicio, un material fundamental en la fabricación de dispositivos electrónicos como transistores, circuitos integrados y celdas solares. Este método aprovecha reacciones nucleares inducidas por neutrones para introducir impurezas específicas en el silicio, alterando sus propiedades eléctricas de manera controlada. En este artículo exploraremos el proceso de transmutación neutrónica, su aplicación en el dopaje de silicio, los fundamentos físicos, las ventajas, limitaciones y su relevancia en la industria moderna, asi como la importancia de contar con tecnologia nuclear para la implementacion de esta tecnica.

Desarrollo Histórico:

La Neutron Transmission Doping (NTD) para el dopaje de silicio (Si) comenzó a explorarse en la década de 1970, con la producción comercial iniciando en 1973 por un fabricante alemán para la fabricación de tiristores. Para 1976, la producción anual alcanzó varias toneladas en Estados Unidos, Reino Unido y Dinamarca. El reactor DR2 en Dinamarca fue pionero, comenzando la producción industrial en 1974 para lingotes de 2 pulgadas, escalando a 5 pulgadas para 1997 y produciendo grandes cantidades hasta su cierre en 2000. Otros reactores clave incluyeron los reactores de Harwell en el Reino Unido, que aumentaron la producción de 2 toneladas en 1976 a 30 toneladas en 1985, y el reactor BR2 en Bélgica, que instaló la instalación SIDONIE en 1992 con una capacidad anual de 28 toneladas, actualizada post-refurbishment en 1997 para lingotes más grandes.

El NTD-Si es especialmente valorado en aplicaciones de alta potencia, como los IGBTs (transistores bipolares de puerta aislada) para vehículos híbridos y eléctricos, y en detectores de semiconductores debido a su perfil de dopaje uniforme. También se utiliza en celdas solares de alta eficiencia, donde la uniformidad mejora el rendimiento, así como para la fabricación de chips para los sistemas operativos de los autos eléctricos y computadoras de alto rendimiento. La demanda de NTD-Si experimentó una disminución a 70 toneladas en 1999 debido a competidores como MCZ(Crecimiento Cristalino por Movimiento de Zona) y mejoras en FZ(Crecimiento de Zona Fundida), pero rebotó post-2000 a más de 100 toneladas/año, con una tendencia creciente (20% del mercado FZ-Si), impulsada por tecnologías de energía verde. Proyecciones sugieren que la demanda podría alcanzar 2,000 toneladas/año para 2030 si el NTD-Si se utiliza en el 50% de los 100 millones de nuevos vehículos híbridos/eléctricos, asumiendo un espesor de oblea de 1 mm. De aquí la importancia de contar con tecnología de reactor de investigación para su producción a medida que la demanda de silicio aumenta.


Fundamentos de la Transmutación Neutrónica

Transmutacion neutronica
Dopaje de silicio mediante transmutación neutrónica

La transmutación neutrónica consiste en bombardear un material con neutrones, lo que provoca reacciones nucleares que transforman un isótopo en otro. En el caso del dopaje de silicio, el objetivo es introducir átomos de fósforo (un dopante tipo n) en una oblea de silicio de alta pureza para modificar su conductividad eléctrica.

Principio Físico

El silicio natural está compuesto principalmente por tres isótopos: Si-28 (92.2%), Si-29 (4.7%) y Si-30 (3.1%). La transmutación neutrónica se centra en el isótopo *Si-30, que al capturar un neutrón térmico se transforma en **Si-31, un isótopo inestable. Este decae rápidamente mediante emisión beta (β⁻) a *P-31 (fósforo), un elemento con un electrón adicional en su capa de valencia, ideal para dopar silicio tipo n.

La reacción nuclear puede describirse como:

  1. Captura neutrónica:
    30Si+n→31Si
  2. Decaimiento beta:
    • 31Si→31P+e+νˉe Donde ( e) es un electrón y ( νˉe ) es un antineutrino electrónico. El tiempo de vida media de Si-31 es de aproximadamente 2.6 horas.

El fósforo resultante actúa como un dopante tipo n, aportando electrones libres que aumentan la conductividad del silicio.


Proceso de Dopaje por Transmutación Neutrónica

El dopaje por transmutación neutrónica (Neutron Transmutation Doping, NTD) sigue un procedimiento altamente controlado:

  1. Preparación del material: Se utiliza una oblea de silicio monocristalino de alta pureza, generalmente producida por el método Czochralski o de zona flotante.
  2. Irradiación con neutrones: La oblea se coloca en un reactor nuclear o en una fuente de neutrones térmicos. La densidad de flujo neutrónico y el tiempo de exposición determinan la concentración de fósforo generada. La ecuación que describe la concentración de fósforo ( NP ) es:
    NP = NSi-30⋅σ⋅ϕ⋅t

    Donde:
  • ( NSi-30 ): Concentración inicial de Si-30.
  • (σ ): Sección eficaz de captura neutrónica (~0.13 barns para Si-30).
  • ( ϕ ): Flujo de neutrones térmicos (neutrones/cm²·s).
  • ( t ): Tiempo de irradiación.
  1. Enfriamiento y recocido: Tras la irradiación, la oblea puede contener radiactividad residual debido al Si-31 y otros isótopos activados. Se deja enfriar para permitir el decaimiento de isótopos inestables. Posteriormente, se realiza un recocido térmico para reparar defectos cristalinos inducidos por la radiación.
  2. Caracterización: Se mide la resistividad eléctrica de la oblea para verificar la concentración de dopante y su uniformidad.

Ventajas del Dopaje por Transmutación Neutrónica

El NTD ofrece varias ventajas frente a métodos tradicionales de dopaje, como la difusión o la implantación iónica:

  1. Uniformidad excepcional: La captura neutrónica ocurre de manera homogénea en todo el volumen de la oblea, logrando una distribución de dopante extremadamente uniforme (variaciones <1%), crucial para dispositivos de alta precisión como los usados en electrónica de potencia.
  2. Control preciso: La concentración de fósforo depende directamente del flujo neutrónico y el tiempo de exposición, lo que permite un control exacto del nivel de dopaje.
  3. Alta pureza: El proceso no introduce contaminantes adicionales, ya que el dopante (fósforo) se genera directamente a partir del silicio.
  4. Capacidad para grandes obleas: El NTD es ideal para dopar obleas de gran diámetro, ya que los neutrones penetran profundamente sin restricciones de tamaño.

Limitaciones y Desafíos

A pesar de sus ventajas, el NTD presenta ciertos desafíos:

  1. Acceso a reactores nucleares: El proceso requiere instalaciones especializadas con fuentes de neutrones térmicos, lo que limita su disponibilidad y aumenta los costos.
  2. Radiactividad residual: Aunque el *Si-31 decae rápidamente, otros isótopos activados pueden requerir tiempos de enfriamiento adicionales.
  3. Daño cristalino: La irradiación puede generar defectos en la red cristalina, que deben ser reparados mediante recocido, añadiendo un paso adicional al proceso.
  4. Limitado a fósforo: El NTD solo produce fósforo como dopante, lo que restringe su aplicación a semiconductores tipo n. Para dopaje tipo p (con boro, por ejemplo), se requieren métodos alternativos.

Aplicaciones en la Industria

El dopaje por transmutación neutrónica es especialmente valioso en aplicaciones que requieren silicio de alta resistividad y uniformidad, como:

  • Electrónica de potencia: Dispositivos como IGBTs (transistores bipolares de puerta aislada) y MOSFETs de alta tensión, utilizados en inversores, convertidores y sistemas de energía renovable.
  • Detectores de radiación: El silicio dopado por NTD se usa en detectores de partículas debido a su uniformidad y baja concentración de defectos.
  • Celdas solares de alta eficiencia: La uniformidad del dopaje mejora el rendimiento de celdas solares avanzadas.
  • Investigación científica: En aplicaciones donde se requiere silicio con propiedades eléctricas precisas y predecibles.

Comparación con Otros Métodos de Dopaje

MétodoUniformidadControl de ConcentraciónProfundidad de DopajeCosto
Transmutación NeutrónicaExcelenteMuy precisoVolumétricoAlto
DifusiónModeradaModeradoSuperficialBajo
Implantación IónicaBuenaPrecisoSuperficialMedio

El NTD destaca por su uniformidad y capacidad de dopaje volumétrico, pero su costo y dependencia de instalaciones nucleares lo hacen menos común que la difusión o la implantación iónica.


En nuestra región:

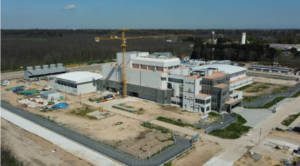

Argentina está dando pasos agigantados en este campo con el reactor nuclear multipropósito RA-10, en construcción en Ezeiza por la Comisión Nacional de Energía Atómica (CNEA). Este reactor, diseñado por INVAP, una empresa estatal argentina, no solo producirá radioisótopos médicos para tratamientos como el cáncer, sino que también permitirá dopar silicio a gran escala. Con un avance del 80% en su construcción, se espera que esté operativo a fines de 2025 o inicios de 2026.

El RA-10 tendrá la capacidad de dopar 80 toneladas de silicio al año, un volumen significativo que posicionará a Argentina como el primer país de Sudamérica en producir silicio dopado para la industria de semiconductores. Este proceso, que consiste en irradiar lingotes de silicio de alta pureza en el reactor, reduce su resistividad y lo hace apto para aplicaciones electrónicas avanzadas.

Consideraciones de Seguridad y Medio Ambiente

El uso de reactores nucleares plantea preocupaciones de seguridad y manejo de materiales radiactivos. Sin embargo, el proceso está estrictamente regulado, y la radiactividad residual en las obleas es mínima tras el período de enfriamiento. Las instalaciones de NTD cumplen con normativas internacionales de seguridad nuclear, como las establecidas por la IAEA (Agencia Internacional de Energía Atómica). Además países de la región como Argentina, Brasil, Mexico e incluso Ecuador cuentan con experiencia en el manejo de residuos radiactivos.


Conclusión

La transmutación neutrónica es una técnica especializada que combina física nuclear y ciencia de materiales para producir silicio dopado con fósforo de alta calidad. Su capacidad para lograr una distribución de dopante extremadamente uniforme y controlada lo convierte en un método invaluable para aplicaciones de alta precisión en la industria de semiconductores. Aunque su uso está limitado por la necesidad de infraestructura nuclear y los costos asociados, el NTD sigue siendo una herramienta clave en la fabricación de dispositivos electrónicos avanzados. A medida que la demanda de componentes de alta eficiencia continúa creciendo, esta técnica podría consolidarse como un estándar en aplicaciones específicas. Esta técnica nuclear para el dopaje de silicio es una tecnología especializada pero esencial en la industria de semiconductores, ofreciendo una uniformidad y precisión sin igual en el dopaje. Su papel en apoyar la electrónica de alta potencia y las tecnologías de energía limpia subraya su importancia en la transición hacia un futuro más sostenible. A medida que continúan la investigación y el desarrollo, el NTD-Si está listo para desempeñar un papel aún más significativo en el avance de la tecnología de semiconductores y la contribución a los objetivos globales de neutralidad de emisiones.


Referencias

  1. International Atomic Energy Agency – IAEA-TECDOC-1681 (2012). Neutron Transmutation Doping of Silicon at Research Reactors. Disponible en: chrome-extension://efaidnbmnnnibpcajpcglclefindmkaj/https://www-pub.iaea.org/MTCD/Publications/PDF/TE_1681_web.pdf
  2. ResearchGate (2025). Harnessing Neutron Transmutation Doping of Silicon for Clean Energy and Innovation. Disponible en: https://www.researchgate.net/publication/391537965_HARNESSING_NEUTRON_TRANSMUTATION_DOPING_OF_SILICON_FOR_CLEAN_ENERGY_AND_INNOVATION
  3. Meese, J. M. (Ed.). (2012). Neutron Transmutation Doping in Semiconductors. Springer.
  4. Baliga, B. J. (2008). Fundamentals of Power Semiconductor Devices. Springer.
